近兩年來,防火門監控系統已經成為中國消防行業熱門詞匯。防火門是建筑內防火分區、防火間隔的重要組成部分,在火災發生時能發揮至關重要的作用。關于防火門監控系統的設計、施工、驗收、甚至標準制定工作中,很容易產生一些認識誤區,我們總結了以下三點:
誤區一:系統設計上,認為防火門監控器僅需監控常開式防火門
雖不是所有的設計院和工程師都有此誤解,但仍有個別設計師存在這個觀點。正確的是,防火門監控系統應能同時監控常開式防火門和常閉式防火門??蓞⒖紘?guó)家標準GB50116-2013《火災自動報警系統設計規范》和GB50016-2014《建筑防火設計規范》技術要求。
誤區二:產品使用標準及驗收規范標準的適用誤區
1、門上終端設備使用220V供電問題。早期,防火門上的終端監控設備供電,是從現場直接取AC220V。從系統設計來說,各消防子系統應該相對獨立,分別設計,并由自報系統管理聯動功能,由此,防火門上終端設備采用由主機提供的DC24V電源更為合理,可確保停電關門,可保證系統的安全、可靠性。
2、常閉式防火門保持常閉狀態;常開式防火門平時處于常開狀態,火災時聯動關閉,形成有效的消防應急疏散通道,防止火災及煙氣蔓延。
常閉式防火門需要實時監測防火門的開閉狀態,如果長時間打開,應在消防中控室的主機處報防火門故障信息。
常開防火門應保持常開狀態,需要其關閉時,需要彈簧能完全復位,確保門的完全閉合,需測試其抗形變的壽命周期。
誤區三:工程驗收應確定防火門監控系統是否有效運行,而不僅僅是常閉、常開防火門終端單元或配套的3C認證
工程驗收應使用的驗收依據為GB29364-2012《防火門監控器》。防火門監控系統目前尚未納入國家強制性3C認證產品目錄,符合國家強制性標準GB29364-2012《防火門監控器》即可。防火門監控系統中使用的電動閉門器(常開門)具有定位功能,而GA93-2004《防火門閉門器》適用于安裝在防火門上無定位裝置的閉門器,因此GA93-2004產品標準不適用于防火門監控系統中使用的電動閉門器。
為了有效地確保防火門在無火災時處于正常開閉狀態,在火災發生時迅速處于關閉狀態,實現煙霧隔離,我公司根據相國家相關法規和標準,設計開發出防火門監控系統。該套系統由防火門監控器、防火門監控分機、防火門門磁開關、防火門電動閉門器等部件組成,對防火門進行實時監控,形成防火門自動化監控網絡。
設計標準如下:
國家標準《建筑設計防火規范》
國家標準《高層民用建筑設計防火規范》
國家標準《防火門監控器》
國家標準《火災自動報警系統設計規范》
國家標準《防火卷簾、防火門、防火窗施工及驗收規范》
國家標準《消防控制室通用技術要求》
防火門監控系統的組成

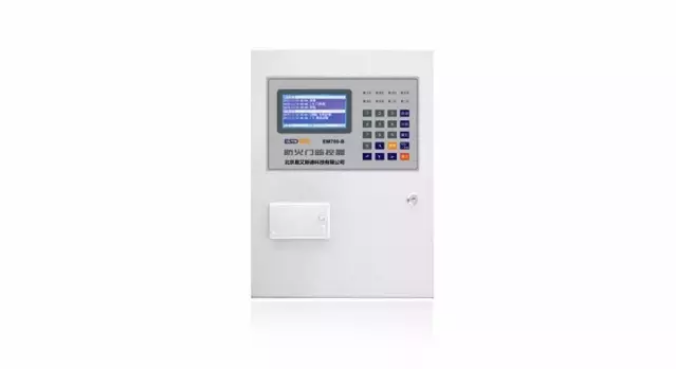

防火門監控器:用于顯示并控制防火門打開、關閉狀態的控制裝置
防火門電動閉門器:能夠在收到指令后將處于打開狀態的防火門關閉,并將其狀態信息反饋至防火門監控器的電動裝置。
防火門電磁釋放器:使常開防火門保持打開的狀態,在接收到指令或釋放防火門使其關閉,然后反饋?zhàn)陨淼臓顟B(tài)信息到監控器的電動裝置。
防火門門磁開關:用于監視防火門的開閉狀態,并能將其狀態信息反饋至防火門監控器的裝置。
防火門監控分機:有效對系統進行擴容,滿足大型項目樓宇分散、點位數量多的特點。
易艾斯德防火門監控系統的優勢
1、系統管理層應采用CAN總線通信、終端設備層應采用消防二總線通信,模塊化結構,智能網絡體系。
2、系統由上位機、防火門監控器主機、防火門監控器分機、防火門門磁開關、防火門電動閉門器、防火門電磁釋放器、系統監控專用軟件及系統總線組成。
3、系統采用集中供電方式,由監控器給終端設備提供DC24V安全電壓供電。
EM780-B防火門監控系統檢測報告
